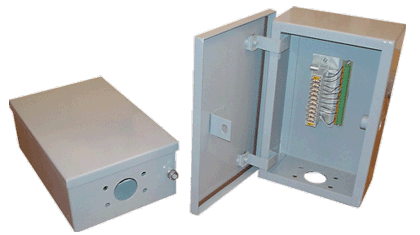

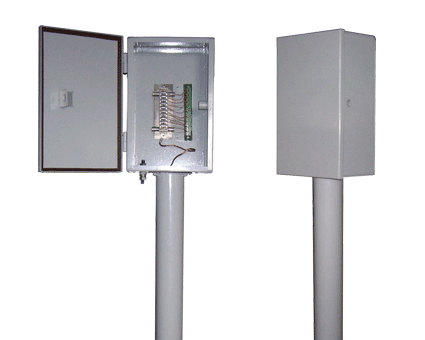

Ящик ЯКГС-10, 20 (ЯКГ) на столбе
Ящик кабельный герметичный ЯКГС-10 служит для подключения 10-ти парного кабеля ТПП и закреплен на стальной трубе диаметром 76 мм длиной 2,5 метра (с учётом её бетонирования на глубину 1 метр)
Крепление ящика на верхний торец трубы осуществляется фланцевым способом, причём ящик сообщается с трубой через отверстие на дне ящика, а фланец на трубе уплотняется листовой резиной.
Ящики комплектуются врезными плинтами (Krone или аналог) и магазинами электрозащиты. Возможна комплектация ЯКГ модулями VX с монтажом на рейку стандарта DIN.
Врезка в плинт подземной подводящей части кабеля ТПП с диаметром жилы 0,32-0,64 мм производится универсальным инструментом без снятия пластмассовой изоляции.
Врезка в плинт жил диаметром 0,32-0,64 мм с абонентской стороны, которые припаяны к плате, производится также универсальным инструментом без снятия пластмассовой изоляции.
Непосредственно к абонентам идут пары кабеля ПРППМ с диаметром жилы до 1,2 мм. Контакт жил кабеля ПРППМ с магазином защиты производится следующим образом:
- жилы зачищаются от пластмассовой изоляции;
- каждая пара жил вставляется в рядом стоящие клеммники, имеющие подпружиненные и автоматически стопорящиеся контакты.
При необходимости вытащить обратно жилу ПРППМ надо отжать маленькой отвёрткой стопор вниз.
Магазин защиты имеет заземляющий контакт, который соединяется с токопроводящей шпилькой диаметром 8-10 мм, который проходит насквозь корпуса ящика.
Подводящий кабель ТПП подходит из-под земли через столб-трубу диаметром 76мм. Абонентские кабели ПРППМ идут через эту же трубу от магазина защиты вниз под землю и расходятся под землёй к абонентам. Таким образом, все кабели находятся внутри трубы. Это исключает возможность несанкционированного доступа к телефонным сетям.
Ящик герметизируется уплотнителем и запирается спецзамком.
| Наименование |
Габаритные размеры, мм |
Вес, кг |
ЯКГ–10С
|
350х220х130 |
6,1 (без столба) |
|
